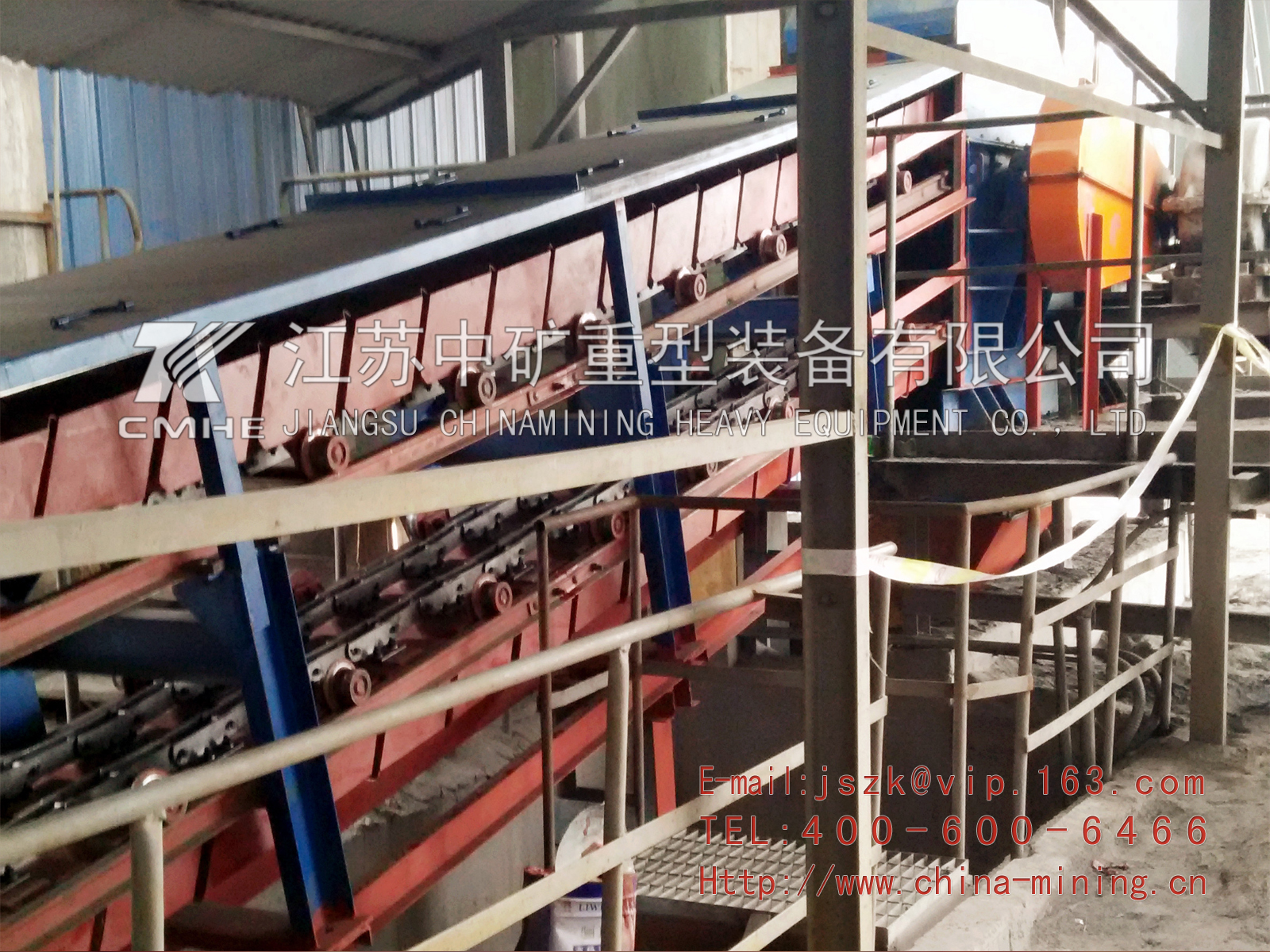

DS型連續斗式輸送機
周先生 13906278080 丁寶勤 13906276368
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
DS型連續斗式輸送機輸送鏈為套筒滾子鏈，連續斗式結構，用于高溫熟料的水平、大傾角(可達60度)輸送；輸送帶是由牽引鏈、承載鏈和正向搭接(或反向搭接)的料斗組成，三部分可自由裝卸；牽引鏈與承載鏈分開，使結構簡化，成本降低，且使用壽命長，安裝維修方便；承載鏈中的行走輪為承重件，以滾動摩擦代替以往采用的滑動摩擦，運行阻力降低55%-65%，降低了輸送機的牽引力和功率消耗；承載體系料斗結構，比鋼板(鱗板)糟體結構更 有剛性強、承載量大，安裝維修方便等特點；裝料和卸料部分設有密封和除塵口，改善了裝卸料的工作環境；布置靈活；耐高溫?？奢斔蜏囟?lt;600c的物料；傾角大。傾角可達60度。
型號 | 料斗邊高 | 輸送速度（m/s） | 輸送量（傾角＜25°）（m3/h） |
DS400 | 160 | 0.15-0.30 | 29-59 |
DS540 | 160 | 0.15-0.30 | 40-80 |
DS640 | 200 | 0.15-0.30 | 59-119 |
250 | 0.15-0.30 | 74-149 | |
DS800 | 250 | 0.15-0.30 | 93-187 |
300 | 0.15-0.30 | 112-225 | |
DS1000 | 300 | 0.15-0.30 | 140-281 |
350 | 0.15-0.30 | 164-329 | |
DS1200 | 350 | 0.15-0.30 | 197-395 |
DS1400 | 350 | 0.15-0.30 | 230-460 |
DS1600 | 350 | 0.15-0.30 | 263-526 |

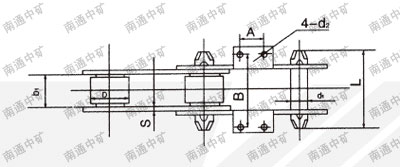

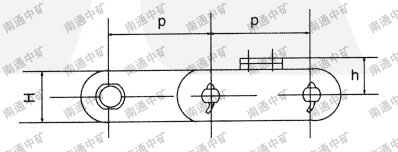

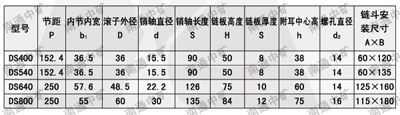

型號 | 節距P | 內節內寬b1 | 滾子外徑D | 銷軸直徑d | 銷軸長度S | 鏈板高度H | 鏈板厚度S | 附耳中心高h | 螺孔直徑d2 | 鏈斗安 裝尺寸 A*B |
DS400 | 152.4 | 36.5 | 36 | 15.5 | 90 | 50 | 8 | 38 | 14 | 60x120 |
DS540 | 152.4 | 36.5 | 36 | 15.5 | 90 | 50 | 8 | 38 | 14 | 60x135 |
DS640 | 250 | 57.6 | 48.5 | 22.2 | 126 | 75 | 10 | 60 | 14 | 125x160 |
DS800 | 250 | 55 | 60 | 30 | 135 | 84 | 12 | 75 | 16 | 115x180 |

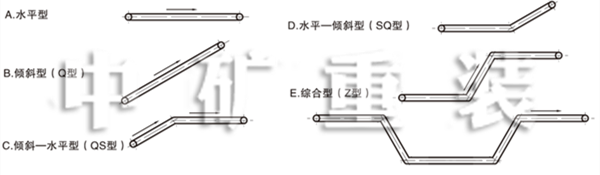

布置形式
DS型連續斗式輸送機動力配備表

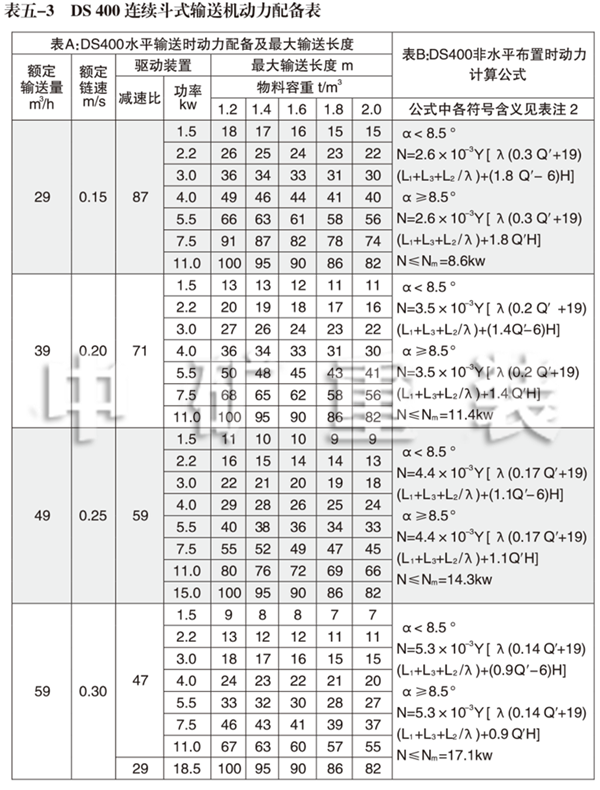

1、DS 400連續斗式輸送機動力配備表

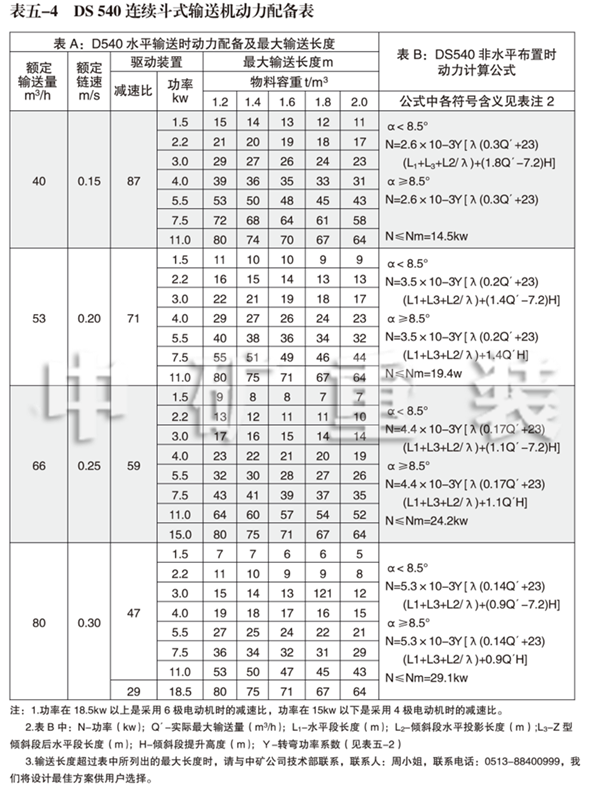

2、DS 540連續斗式輸送機動力配備表

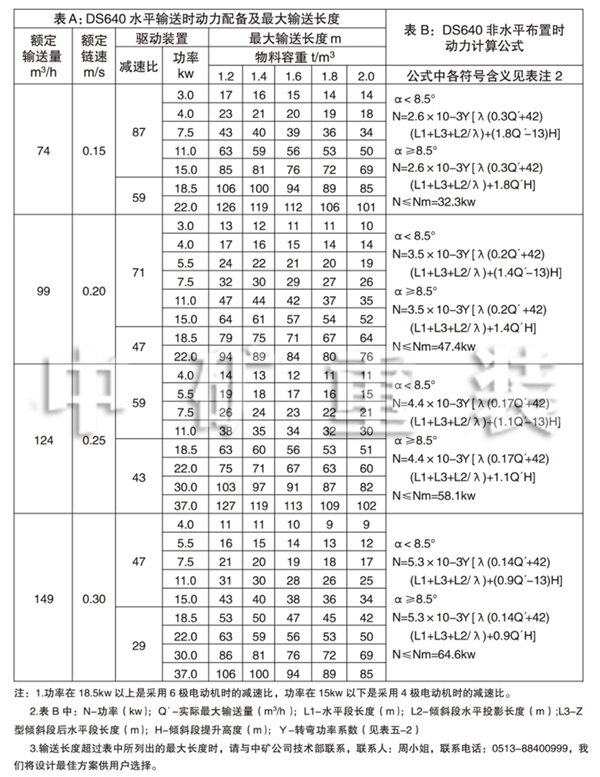

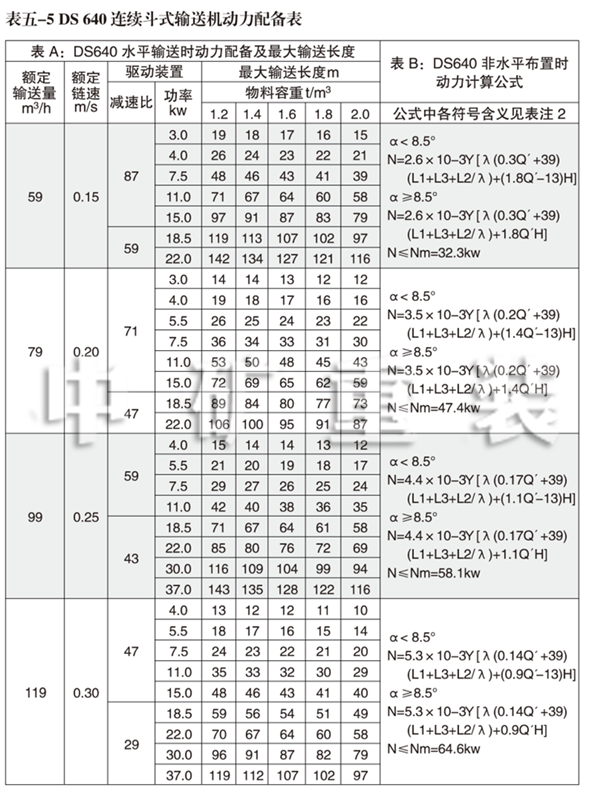

3、DS 640連續斗式輸送機動力配備表

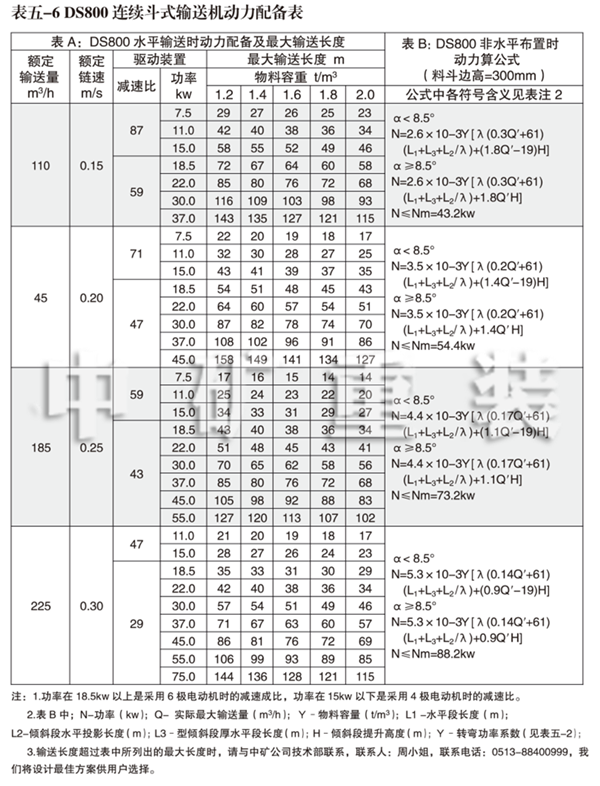

4、DS 800連續斗式輸送機動力配備表

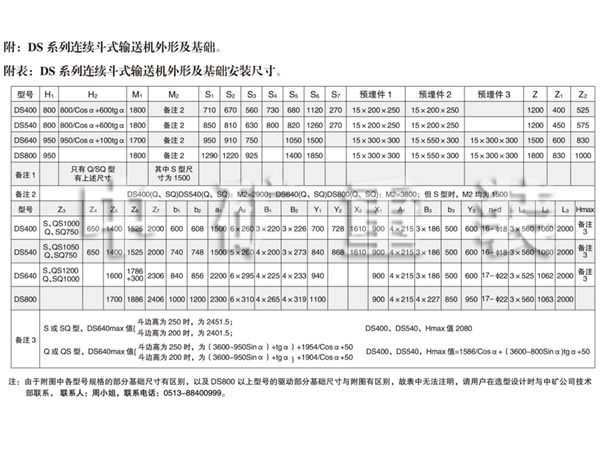

五、外形結構及連接尺寸

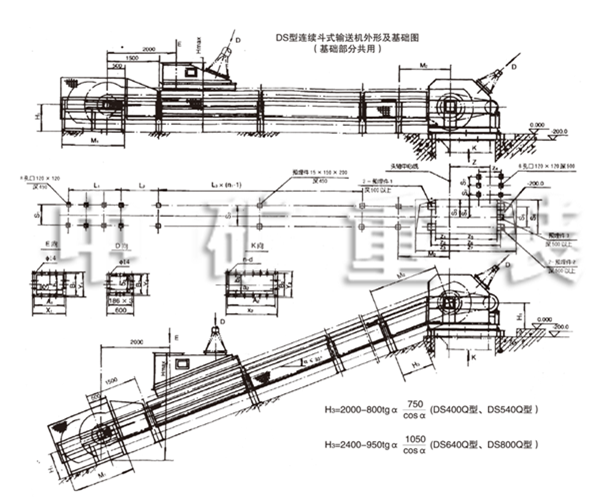

DS型連續式斗式輸送機外形及基礎圖（基礎部分用）

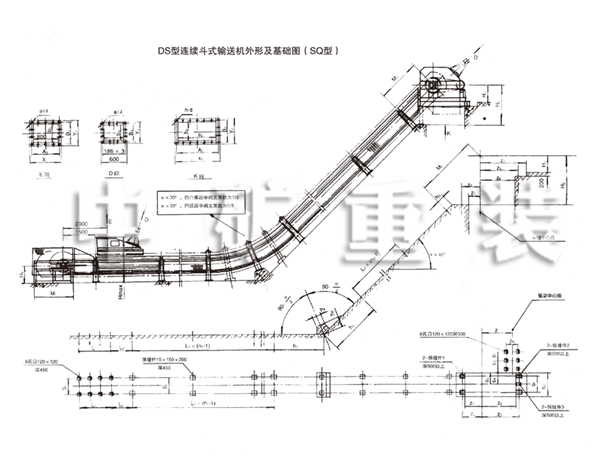

DS型連續式斗式輸送機外形及基礎圖（SQ型）

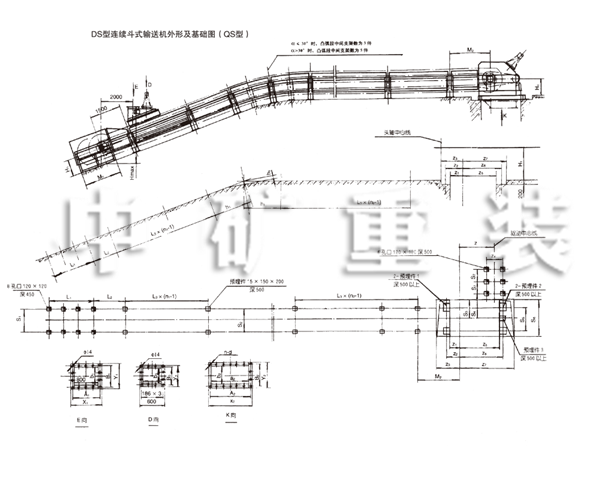

DS型連續式斗式輸送機外形及基礎圖（QS型）
六、DS傾斜輸送鏈外形機構及連接尺寸
